80KV全自动绝缘油介电强度测试仪
产品介绍

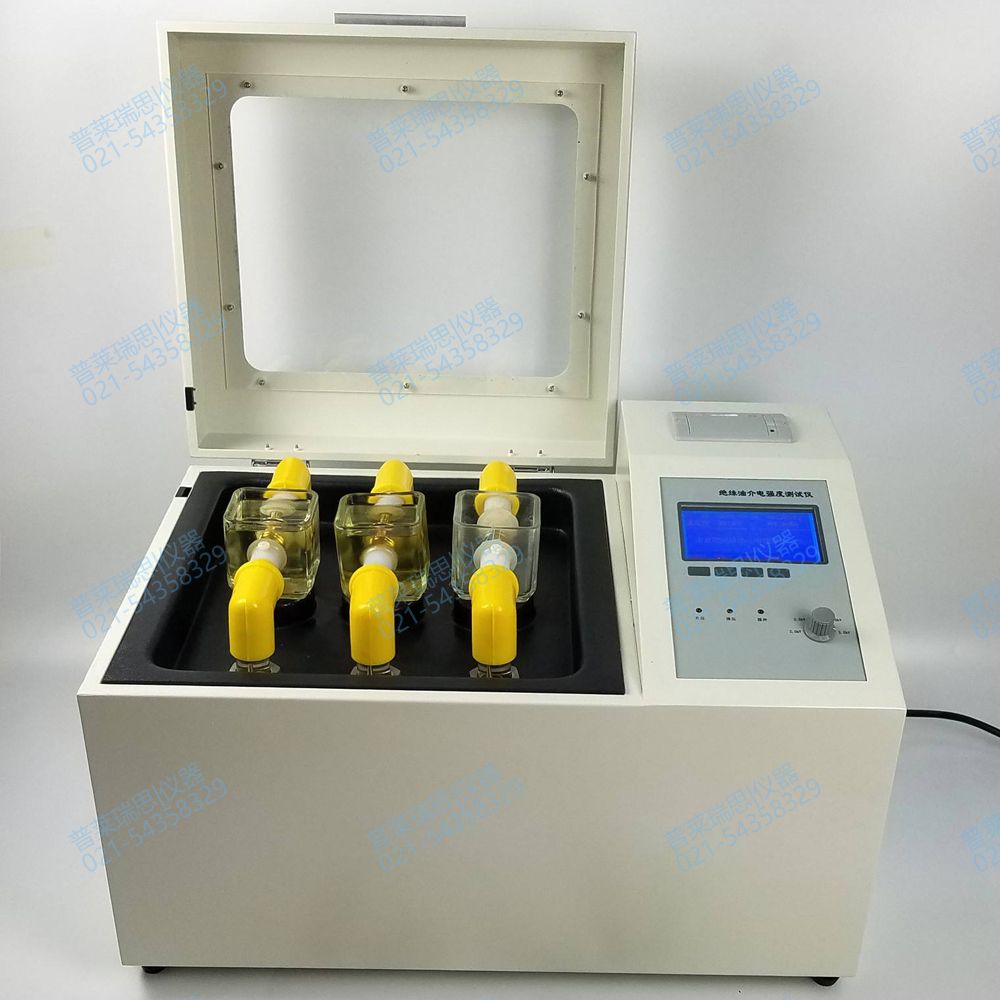

XGIIJ-80kV绝缘油介电强度测试仪
XGIIJ-80kV绝缘油介电强度测试仪，绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。绝缘油的质量与击穿电压有密切的关系。依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求，充分考虑国内外用户需求的基础上设计出XGIIJ-80kV型微电脑全自动绝缘油介电强度测试仪。
产品介绍
绝缘油介电强度测试仪是依照国际电工委员会标准国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求，充分考虑国内外使用者的需求而研发的新一代全自动试油器，以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。
全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。控制器采用单片微型计算机测试全过程,抗干扰性能特强，完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。
主要特点
本仪器操作简单：除首次需将预置按到您所需要的数据外（若按国标测量此步可省，因出厂时已按国标预置了数据。次数为6次，搅拌时间为1分钟，静置时间为5分钟）以后只按测值键便可。运行方式的多样性是为用户不同的需要而设计的。
绝缘油介电强度测试仪设有自动检测功能，开机自动进入复位状态执行调压器回零；根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印；本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡；采用了微型TPU－A面板式打印机，自动打印输出。
基本原理
采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点：
1.全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。
2. 单次自动试验方式：自动完成1次试验，并打印出单次试验数据。
采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其主要操作内容：
1.四位数码管以连续8次闪烁显示，提示试油击穿；
2.记录试验数据；
3.程控自动执行回零操作。回零后，根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。
技术要求
产品用途与特点
搅拌为自动磁搅拌，杜绝了人工搅拌存在的不安全因素；可随时更改运行次数，搅拌和静置时间；油样击穿后有音响讯声提醒，且音响安排有一定的规律性，通过听也能知道运行了几次，若不需要音响提示可以关掉；调压系统采用变速方式，升压慢，回零快；运行方式多样化；万年历显示时间；测量数据长期保存。适合测试各种绝缘油介电强度其主要性能特点：设有自动检测功能，如开机自动进入复位状态执行调压器回零。采用了微型TPU-A面板式打印机，自动打印输出。根据用户需求可改变测试次数、搅拌、静置时间、声控光控提醒连续打印与非打印。本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。
产品技术参数
1、10kV～100kV分压器测量误差：小于0.2%RD+0.05kV
2、升压速率测量误差：小于0.5%
3、时间读数分辨率：40.96us
4、最高测量电压：100kVRMS（-50 kV到50kV，未接高压分合单元）
5、最高击穿电压：80kV
6、分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:1
7、高压分合单元允许最大输入电压：80kV
8、辅助控制软件系统的计算机必须符合以下最小配置：
a.CPU主频 > 1.5GHz
b.系统的内存 > 1GB
c.计算机的操作系统为Windows 7(32Bit)
d.计算机的硬盘 > 40G
e.具有USB2.0
维护保养
1.仪器的维修,护理和调整应由专业人员进行.
2.本仪器户内外均可使用,但应避开雨淋,腐蚀气体,尘埃过浓,高温或阳光直射等场所使用.
3.油杯应保持清洁,再停用期间应盛有干燥合格的绝缘油,保持油杯不受潮.
4.电极再连续使用达一个月后,应进行一次检查,检验电极间 隙有无变化,用放大镜观察电极表面有无发暗现象,若有此现象,则应用绸布擦拭电极表面,并重新调整电极间隙,使之符合要求.
更换打印机色带
色带盒再打印机出厂前已经装好,但经一段时期的使用后,需要更换色带盒,步骤如下:
1)开打印机的前盖板.
2)打印机头上轻轻取下旧色带盒.
3)换上新的色带盒,首先将色带盒的右端轻轻放在机头右端的齿轮上,左端稍微抬起不要放下,用手指按住色带盒上的旋扭按箭头方向稍微转动一下,然后放下色带盒的左端
4)装上打印机的前盖板即可.
更换打印机卷纸
打印机在出厂时已安装了卷纸,使用完毕后需要安装新的卷纸.一般过程如下:
1)取下打印机前盖板.
2)从打印机上取下纸卷轴.
3)先将新纸卷套在纸卷轴上,把纸卷轴按入打印机的导槽内.
4)将纸前端剪成V字型,让打印机进入到打印状态这时用手将纸头送入机头下面纸口处,纸便会进入机头直到从机头正前方露出一定的长度为止.
油杯的清洗方法
1)用洁净的绸布反复擦拭电极表面和电极杆.
2)用标准规调整好电极间隙.
3)用石油醚或乙醇清洗3—4次,然后用吹风机吹干在放入待测的油样清洗2—3次即可.
搅拌子的清洗方法
1)用干净的绸布反复擦拭搅拌子,直至表面无细小颗粒,忌用手接触搅拌子表面.
2)用镊子夹住搅拌子,浸入无水乙醇反复洗刷,然后用吹风机吹干.
3)用镊子夹住搅拌子,浸入待测油样反复洗刷即可.
XGIIJ-80kV绝缘油介电强度测试仪，绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。绝缘油的质量与击穿电压有密切的关系。依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求，充分考虑国内外用户需求的基础上设计出XGIIJ-80kV型微电脑全自动绝缘油介电强度测试仪。
产品介绍
绝缘油介电强度测试仪是依照国际电工委员会标准国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求，充分考虑国内外使用者的需求而研发的新一代全自动试油器，以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。
全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。控制器采用单片微型计算机测试全过程,抗干扰性能特强，完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。
主要特点本仪器操作简单：除首次需将预置按到您所需要的数据外（若按国标测量此步可省，因出厂时已按国标预置了数据。次数为6次，搅拌时间为1分钟，静置时间为5分钟）以后只按测值键便可。运行方式的多样性是为用户不同的需要而设计的。
绝缘油介电强度测试仪设有自动检测功能，开机自动进入复位状态执行调压器回零；根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印；本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡；采用了微型TPU－A面板式打印机，自动打印输出。
基本原理采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点：
1.全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。
2. 单次自动试验方式：自动完成1次试验，并打印出单次试验数据。
采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其主要操作内容：
1.四位数码管以连续8次闪烁显示，提示试油击穿；
2.记录试验数据；
3.程控自动执行回零操作。回零后，根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。
技术要求产品用途与特点
搅拌为自动磁搅拌，杜绝了人工搅拌存在的不安全因素；可随时更改运行次数，搅拌和静置时间；油样击穿后有音响讯声提醒，且音响安排有一定的规律性，通过听也能知道运行了几次，若不需要音响提示可以关掉；调压系统采用变速方式，升压慢，回零快；运行方式多样化；万年历显示时间；测量数据长期保存。适合测试各种绝缘油介电强度其主要性能特点：设有自动检测功能，如开机自动进入复位状态执行调压器回零。采用了微型TPU-A面板式打印机，自动打印输出。根据用户需求可改变测试次数、搅拌、静置时间、声控光控提醒连续打印与非打印。本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。
产品技术参数
1、10kV～100kV分压器测量误差：小于0.2%RD+0.05kV
2、升压速率测量误差：小于0.5%
3、时间读数分辨率：40.96us
4、最高测量电压：100kVRMS（-50 kV到50kV，未接高压分合单元）
5、最高击穿电压：80kV
6、分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:1
7、高压分合单元允许最大输入电压：80kV
8、辅助控制软件系统的计算机必须符合以下最小配置：
a.CPU主频 > 1.5GHz
b.系统的内存 > 1GB
c.计算机的操作系统为Windows 7(32Bit)
d.计算机的硬盘 > 40G
e.具有USB2.0
维护保养1.仪器的维修,护理和调整应由专业人员进行.
2.本仪器户内外均可使用,但应避开雨淋,腐蚀气体,尘埃过浓,高温或阳光直射等场所使用.
3.油杯应保持清洁,再停用期间应盛有干燥合格的绝缘油,保持油杯不受潮.
4.电极再连续使用达一个月后,应进行一次检查,检验电极间 隙有无变化,用放大镜观察电极表面有无发暗现象,若有此现象,则应用绸布擦拭电极表面,并重新调整电极间隙,使之符合要求.
更换打印机色带
色带盒再打印机出厂前已经装好,但经一段时期的使用后,需要更换色带盒,步骤如下:
1)开打印机的前盖板.
2)打印机头上轻轻取下旧色带盒.
3)换上新的色带盒,首先将色带盒的右端轻轻放在机头右端的齿轮上,左端稍微抬起不要放下,用手指按住色带盒上的旋扭按箭头方向稍微转动一下,然后放下色带盒的左端
4)装上打印机的前盖板即可.
更换打印机卷纸
打印机在出厂时已安装了卷纸,使用完毕后需要安装新的卷纸.一般过程如下:
1)取下打印机前盖板.
2)从打印机上取下纸卷轴.
3)先将新纸卷套在纸卷轴上,把纸卷轴按入打印机的导槽内.
4)将纸前端剪成V字型,让打印机进入到打印状态这时用手将纸头送入机头下面纸口处,纸便会进入机头直到从机头正前方露出一定的长度为止.
油杯的清洗方法
1)用洁净的绸布反复擦拭电极表面和电极杆.
2)用标准规调整好电极间隙.
3)用石油醚或乙醇清洗3—4次,然后用吹风机吹干在放入待测的油样清洗2—3次即可.
搅拌子的清洗方法
1)用干净的绸布反复擦拭搅拌子,直至表面无细小颗粒,忌用手接触搅拌子表面.
2)用镊子夹住搅拌子,浸入无水乙醇反复洗刷,然后用吹风机吹干.
3)用镊子夹住搅拌子,浸入待测油样反复洗刷即可.
